机房局部过热解决方案

分析局部热点的原因：

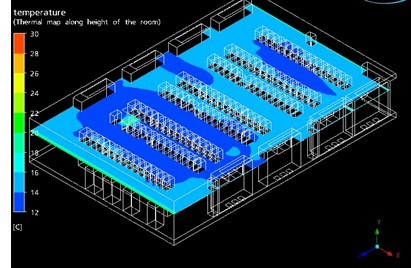

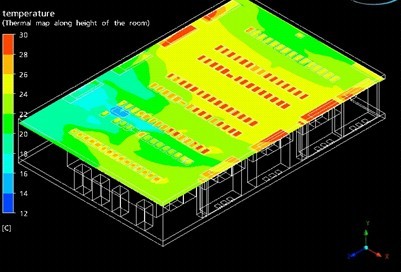

• 首先我们有条件可以安装“气流云”分析软件，通过科学合理的布置在机房不同空间位置安装温湿度传感器，系统根据实时采集到的数据分析，实时处理，结合现场位置，采集时间，温度变化等数据生成分布的机房的温度场三维空间图；下图是根据系统实时采集到的数据通过系统平台处理后，可以直观的看出机房的温度分布；形象直观的展现了温度高低分布的情况。





　　
• 直观的看到机房的温湿度布局图和局部热点，通过测试后我们发现局部过热后究其员原因有：
• 1、气流组组织不合理
• 2、单个机柜发热量大或者几个机柜小范围的热量过大

应对方案：

• 改变气流组织：
• 1、下送风的系统可以对局部过热的区域增大送风量，可以采用强制送风的装置增大冷风的送风量
• 2、安装风机、风管

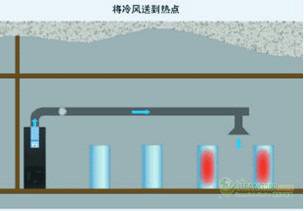

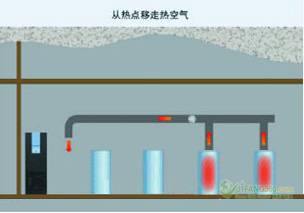

• 将空调送出的冷风利用风管送到需要冷风的热点，如果空调机的送风风压不足，再在风管上安装一个增压风机。这种方案也存在一些问题，例如：没有备份、投资高、机房有足够的空间安装风管才行。





　　
• 3、增加空调机
• 一些用户简单认为出现过热现象是因为空调机的能力不够，需要增加空调机。某些情况下，这种方式有效。当补充空调机的安装位置恰当，其冷风可以直接送到过热区域时，这种方案解决了问题。但是这种方案投资较大。
• 4、分散负荷
• 当某个机柜出现过热时，可以采用“负荷分散”的方法，即：将发热量比较大的机柜内部的服务器分散安装到其他负荷比较小的机柜之中去。这种方法是有效的，不过也会引起一系列的服务器拆、装工作量和费用。此外，有时也不一定可行，因为有的用户必须将自己租用的服务器放在一个集中的地方。
• 5、调整空调机的位置
• 出现过热时，数据中心用户会同空调设备安装人员沟通，有经验的设计、安装人员考察用户现场后，会向用户提出这个解决方案。应该说，这种方案是可取的。通过调整空调机的位置，改善气流组织，使过热现象消除。这种方法所增加的费用主要就是：空调机位置改变时的安装、管路(风管、水管、铜管)连接等工作量和相关费用。应该说，这种费用有时相当高，有时可实施，有时不可实施。

  采用全新热点解决方案

• 水平送风空调



　
• 水平送风空调说简单点就是水平送风的机房空调可以对着密度较大的机柜对吹！这个方法立竿见影，不过要有安装的空间。
• 同时有不同种衍生出来同一种原理的空调如：
• 　移动式空调机：平时在机房备用数台移动式热点空调机，有某个机柜过热时，将空调机移动到过热机柜的旁边，将空调机的温度传感器放在机柜出风口温度最高的位置，插上电源即可。如果需要对过热机柜进行维护，只需将空调机移动到旁边。
• 门板安装式空调机
• 平时在机房备用数台门板安装式热点空调机，有某个机柜过热时，将空调机移动到过热机柜的旁边，在机柜门安装数个挂钩，然后将空调机挂到机柜门上，再将空调机的温度传感器放在机柜出风口温度最高的位置，插上电源即可。如果需要对过热机柜进行维护，只需将空调机从挂钩上取下，放到旁边。
• 顶置安装式空调机
• 某个机柜过热时，将空调机放置到过热机柜的顶部，利用随机附件与机柜做适当固定。再将空调机的温度传感器放在机柜出风口温度最高的位置，插上电源即可。该安装方式适合于机柜顶部有安装空间的场合。

高架地板下安装式

• 某个机柜过热时，将空调机安装到高架地板的下面，通过对高架地板下的空气进行预冷来消除热点。空调机的出风口尺寸与机房地板相匹配，并且其出风口格栅具有与机房地板相同的结构强度。
• 综上所述，数据中心的高热密度问题，实际上是：“热点”问题，使用可用的解决方案可以得到良好的解决方案同时降低能耗和成本。
