数据中心通用解决方案

• 随着互联网与信息技术的发展，数据中心的数据量持续增长，这种增长导致数据中心的发热密度持续增加，从而使数据中心的散热成为一个突出的技术难点问题。 主要表现在以下几个方面：
• 1.热密度增加要求有高制冷密度的制冷设备；
• 2.不同的热密度要求有不同的制冷方案，也要求有不同类型的制冷设备；
• 3.各种制冷方案都要求有良好的节能性能；
• 4.各种制冷方案都要求有灵活的应用方法；
• 5.各种制冷方案的投资应尽可能低；
• 6.不同的地理位置或安装位置要求有不同的制冷系统。
• 海瑞斯公司全面满足用户的各种需求，提供多种解决方案，满足新建机房与现有机房改造的需要。
• 无论何种情况，目前的主要解决方案以及基本实现方法可以综合成四大类：
• 1.单元式空调解决方案；
• 2.中央冷源解决方案；
• 3.高热密度机柜散热方案；
• 4.热点解决方案。
• 海瑞斯公司为这四种方案提供了丰富的设计方案与产品。同时还能提供能源监控系统及节能优化管理系统。



一.单元式空调产品制冷方案

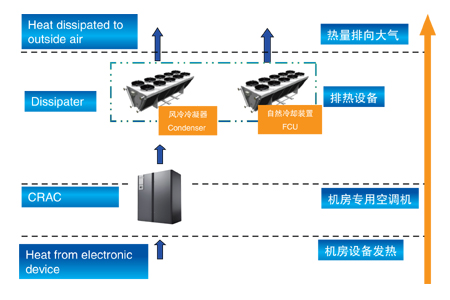

• 下图表示的是目前数据中心广泛使用的一种制冷与空调方案。机房电子设备的发热由直接蒸发式机房专用空调机吸收，再通过该机房专用机的室外装置将热量排向大气。在该系统中，也可以配置自然冷却节能装置。



• 海瑞斯公司有smart Precise、superprecision等系列产品，目前大部分数据中心都采用单元式空调制冷产品制冷方案，这种解决方案具有制冷设备配置简单、方便，安装与施工周期短、总体设备投资小、无水系统等优点。

二.中央冷源产品方案

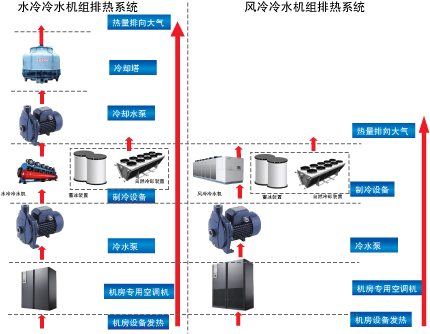

• 越来越多的数据中心采用中央冷源方案，如上图所示。所谓中央冷源方案，就是：采用中央制冷设备为数据中心机房提供冷源，利用管路系统将中央冷源设备制得的冷量输送到机房内部的空调设备中，再由这些空调设备将冷量输送到需要相应的机柜，或者说，通过这个系统将机房内部的热量传递到室外大气中，消除机柜内部散发的热量。
• 按照制冷机的冷却方式，可分为两种基本中央冷源方案：风冷式冷水主机方式（上图中右边部份所示）与水冷式冷水主机方式（上图中左边部份所示）。 其中，风冷式冷水主机系统的排热方法(过程)是：机房设备发出的热量由冷水冷却（CW）式机房专用机组吸收，该机房专用机组通过水泵与室外安装的风冷式冷水机组连接，通过风冷式冷水机组将机房的热量排向室外大气。
• 水冷式冷水机组系统的排热方法（过程）是：机房设备发出的热量通过冷水冷却（CW）式机房专用机组吸收，该机房专用机组通过水泵水冷式冷水机组连接，水冷式冷水机组再通过水泵与冷却塔连接，机房的热量最后通过冷却塔排放到外部大气之中。这两种中央冷源系统各有优缺点，适合于不同的场合、不同的地方。 海瑞斯不但提供这两个系统的全部主要设备（除水泵和冷却塔之外），也提供这种系统的工程设计以及工程施工。
• 如上图所示的数据中心中央冷源排热系统，与常规系统排热系统有所不同：在其中提供了蓄冰装置与自然冷却装置，见上图中双点划线矩形之内部份。附加这两个系统之后，系统总体投资会有所增加，但可以通过如下措施在短期内回收。
• 蓄冰装置：利用该装置在夜间电力低谷时段蓄冰，在其它时段利用融冰供冷，可以节省运行电费，并具有一系列其它的社会效益，是国家鼓励的制冷方式。该装置利用备用冷水机组来蓄冰，所以不增加制冷机的投资，另外，采用蓄冰系统，大多数情况下可以得到政府的资金补贴，从而进一步降低投资；此外，由于蓄冰装置的引入，总投资还会有其它一些下降可能性，例如：降低配电设备投资。一般情况下，蓄冰装置所增加的投资可以在1年到2年左右的时间内回收。
• 自然冷却装置：在制冷设备中，增加自然冷却装置，当室外温度低于冷水回水温度时可以利用室外低温空气（过渡季节或冬季时）直接冷却数据机房来的回水，从而减少或完全取消冷水机组的工作。根据各地气候条件不同，过渡季节及冬季的总节能量可达10%到50%之间，甚至更高。
